Vue3源码学习三（编译器）
2023-08-29
VueJS
00
请注意，本文编写于 425 天前，最后修改于 422 天前，其中某些信息可能已经过时。

目录

设计思路
baseParse生成AST
生成AST的思路
生成AST的代码实现
AST转JavaScriptAST
AST转换 实现思路
AST 转换代码实现
生成render函数
支持数据响应式
通过源码分析数据结构改动
代码实现
createApp实现
总结

本篇文章将讲解Vue3编译器，在阅读本篇文章前建议先看一下阅读一下我之前的一篇文章《AST抽象语法树》 尤其是 全网最小编译器，强烈建议跟着写一遍，读一篇可能当时理解了，然后吃过饭就忘，手写一遍代码胜过千言万语， 你的印象会深刻很多， 你会对AST有什深刻的认识，对于学习babel插件及本篇文章都很有帮助。本篇文章假设你已经对AST有一些了解了。

回归正题，先介绍本文的内容也就是Vue3编译器的思路

  1. Vue3编译器的实现思路 源代码（模版） --》 错误分析 --》 parse(生成AST) --》transform(生成JavaScriptAST) --》 generate生成目标代码
  2. 基于有限状态机的思路分析DOM模版状态转换的过程，将模版转换为AST
  3. AST转换为JavaScriptAST(增加了codegenNode属性)
  4. 根据JavaScriptAST生成render函数
  5. createApp实现 打通compile与runtime

设计思路

  1. 先来看一个测试用例
html
<body>
  <div id="app"></div>
  <script>
    const { compile, render, h } = Vue

    const template = `<div>hello world</div>`
    const component = {
      render: compile(template)
    }

    const vnode = h(component)
    render(vnode, document.getElementById('app'))
  </script>
</body>

h函数和render函数前一篇文章已经讲过，至于依赖收集，这个先不考虑，我们先实现一个逻辑大幅简化的编译器骨架

  1. compile函数 compile函数正式本篇文章所要讲的内容，它的作用是将template模版转换为render函数

compile的思路如下

ts
function compile(template: string, options) {
  const ast = baseParse(template)
  transform(
    ast,
    Object.assign(options, {
      nodeTransforms: [transformElement, transformText, transformIf]
    })
  )

  const {code} = generate(ast)
  return new Function(code)()
}
  • baseParse函数将 template转换为ast
  • transform函数将 ast转换为JavaScript Ast就是生成codegenNode属性
  • generate函数将JavaScript Ast转换为render函数

我做了一张图


baseParse生成AST

生成AST的思路

  1. 构建parse函数 生成context实例
  2. 构建parseChildren, 处理所有子节点
    • 构建有限状态机 解析模版
    • 扫描token生成AST结构
  3. 生成JS AST，构建测试

注：关于有限状态机， 参考阮老师的文章《JS与有限状态机》
这里模版的解析过程就类比有限状态机的转换

生成AST的代码实现

  • packages/compile-dom/src/index.ts
ts
import { baseCompile } from '@vue/compile-core'

export function compile(template: string, options) {
  return baseCompile(template, options)
}
  • packages/compile-core/src/compile.ts
ts
import { baseParse } from './parse'

export function baseCompile(template: string, options) {
  const ast = baseParse(template)
  console.log(ast);
  /* transform(
    ast,
    extend(options, {
      nodeTransforms: [transformElement, transformText, transformIf]
    })
  )

  return generate(ast) */
}
  • packages/compile-core/src/parse.ts
ts
import { ElementTypes, NodeTypes } from './ast'

// ElementTypes、NodeTypes 是两个常数枚举，copy自源码
export function baseParse(content: string) {
  const context: ParserContext = {
    source: content
  }
  const children = parseChildren(context, [])

  return createRoot(children)
}

export function createRoot(children) {
  return {
    type: NodeTypes.ROOT,
    children,
    loc: {}
  }
}

export interface ParserContext {
  source: string
}
const enum TagType {
  Start,
  End
}
function parseChildren(context: ParserContext, ancestors) {
  const nodes: any[] = []
  while (!isEnd(context, ancestors)) {
    const s = context.source
    let node
    if (s.startsWith('{{')) {
      // TODO
    } else if (s[0] === '<') {
      if (/[a-z]/i.test(s[1])) {
        node = parseElement(context, ancestors)
      }
    }
    if (!node) {
      node = parseText(context)
    }
    nodes.push(node)
  }
  return nodes
}

function parseElement(context: ParserContext, ancestors) {
  const element = parseTag(context, TagType.Start)
  ancestors.push(element)
  const children = parseChildren(context, ancestors)

  ancestors.pop()

  element.children = children

  if (startsWithEndTagOpen(context.source, element.tag)) {
    parseTag(context, TagType.End)
  }
  return element
}
function parseTag(context: ParserContext, type: TagType) {
  const match: any = /^<\/?([a-z][^\t\r\n\f />]*)/i.exec(context.source)
  const tag = match[1]

  advanceBy(context, match[0].length)

  let isSelfCloseing = context.source.startsWith('/>')
  advanceBy(context, isSelfCloseing ? 2 : 1)

  return {
    type: NodeTypes.ELEMENT,
    tag,
    tagType: ElementTypes.ELEMENT,
    children: [] as any[],
    props: []
  }
}
function parseText(context: ParserContext) {
  const endToken = '<'
  let endIndex = context.source.length
  const index = context.source.indexOf(endToken, 1)
  if (index !== -1 && endIndex > index) {
    endIndex = index
  }
  const content = parseTextData(context, endIndex)
  return {
    type: NodeTypes.TEXT,
    content
  }
}

function parseTextData(context: ParserContext, length: number) {
  const rawText = context.source.slice(0, length)

  advanceBy(context, length)
  return rawText
}

function isEnd(context: ParserContext, ancestors) {
  const s = context.source
  if (s.startsWith('</')) {
    for (let i = ancestors.length - 1; i >= 0; --i) {
      if (startsWithEndTagOpen(s, ancestors[i].tag)) {
        return true
      }
    }
  }

  return !s
}
/**
 * 判断当前是否为《标签结束的开始》。比如 </div> 就是 div 标签结束的开始
 * @param source 模板。例如：</div>
 * @param tag 标签。例如：div
 * @returns
 */
function startsWithEndTagOpen(source: string, tag: string): boolean {
  // return source.startsWith('</')
  return (
    source.startsWith('</') &&
    source.slice(2, 2 + tag.length).toLowerCase() === tag.toLowerCase() &&
    /[\t\r\n\f />]/.test(source[2 + tag.length] || '>')
  )
}
function advanceBy(context: ParserContext, numberOfCharacters: number) {
  const { source } = context
  context.source = source.slice(numberOfCharacters)
}

验证AST有些麻烦
需要打印ASTconsole.log(JSON.stringify(ast))
然后copy到官方源码里（或者扔到22.compile-generate里），使用本文开头的测试用例，看看能否正常渲染 image.png

AST转JavaScriptAST

AST转换 实现思路

遵循的策略

  1. 后序深度优先遍历
  2. 转化函数分离
  3. 上下文对象

先看个后序深度优先遍历的例子， 略有点绕，照着官方代码思路写的，为了方面后序代码的理解， 有兴趣可以使用 npx ts-node 执行看看

ts
class MyNode {
  constructor(public value, public children: MyNode[] | null = null) {}
}

const nodes = new MyNode(1, [
  new MyNode(2, [new MyNode(3), new MyNode(4)]),
  new MyNode(5)
])

const context = {
  nodeTransforms: [
    arg => {
      // console.log(arg?.value) // 这里是先序遍历
      return _arg => console.log(_arg?.value)
    },
    /* arg => {
      // console.log(arg?.value) // 这里是先序遍历
      return _arg => console.log(':: ' + _arg?.value)
    } */
  ]
}
// 按照先序访问 1,2,3,4,5
// 按照后续访问  3,4,2,5,1
traverseNode(nodes, context)

interface TransformContext {
  nodeTransforms: any[]
}
function traverseNode(node: MyNode, context: TransformContext) {
  const { nodeTransforms } = context
  const existFns: any = []
  for (let i = 0; i < nodeTransforms.length; i++) {
    const onExit = nodeTransforms[i](node, context)
    onExit && existFns.push(onExit)
  }

  if (node.children?.length) {
    traverseChildren(node, context)
  }

  let i = existFns.length
  while (i--) {
    existFns[i]?.(node)
  }
}
function traverseChildren(parent: MyNode, context: TransformContext) {
  parent.children!.forEach((node, index) => {
    traverseNode(node, context)
  })
}
  • context 就是上下文对象， 在遍历的过程中访问或修改上下文对象上的属性
  • nodeTransforms 就是用来存储转换函数的，遍历ast的时候会调用这里的方法
  • 转换函数的分离是通过依赖注入实现的

AST 转换代码实现

  • packages/compile-core/src/compile.ts


  • packages/compile-core/src/transfrom.ts
ts
import { NodeTypes } from './ast'
import { isSingleElementRoot } from './hoistStatic'


export function createTransformContext(root, { nodeTransforms = [] }) {
  // 记录AST --> JS AST 转换过程的状态
  // 会不断访问和修改该对象下的属性
  const context: TransformContext = {
    nodeTransforms,
    root,
    helpers: new Map(), // 第三阶段generate 从这里根据标记取函数
    currentNode: root,
    parent: null,
    childIndex: 0,
    helper(name) { // 第二阶段生成 JS AST 往里面放 函数标记
      const count = context.helpers.get(name) || 0
      context.helpers.set(name, count + 1)
      return name
    }
  }
  return context
}
export function transform(root, options) {
  const context = createTransformContext(root, options)
  traverseNode(root, context)
  createRootCodegen(root)

  root.helpers = [...context.helpers.keys()]

  // 这些属性本阶段用不到还是注释吧，方面上手
  /* root.components = []
  root.directives = []
  root.imports = []
  root.hoists = []
  root.temps = []
  root.cached = [] */
}
export function traverseNode(node, context: TransformContext) {
  context.currentNode = node
  const { nodeTransforms } = context
  const existFns: any = []
  for (let i = 0; i < nodeTransforms.length; i++) {
    const onExit = nodeTransforms[i](node, context)
    if (onExit) {
      existFns.push(onExit)
    }
  }

  switch (node.type) {
    case NodeTypes.ELEMENT:
    case NodeTypes.ROOT:
      traverseChildren(node, context)
      break
    default:
      return
  }

  context.currentNode = node
  let i = existFns.length
  while (i--) {
    existFns[i]()
  }
}
export function traverseChildren(parent, context: TransformContext) {
  parent.children.forEach((node, index) => {
    context.parent = parent
    context.childIndex = index
    traverseNode(node, context)
  })
}

function createRootCodegen(root) {
  const { children } = root
  // Vue2 仅支持单个根节点
  if (children.length === 1) {
    const child = children[0]
    if (isSingleElementRoot(root, child) && child.codegenNode) {
      root.codegenNode = child.codegenNode
    }
  }
}

export interface TransformContext {
  root
  parent: ParentNode | null
  childIndex: number
  currentNode
  helpers: Map<symbol, number>
  helper<T extends symbol>(name: T): T
  nodeTransforms: any[]
}

transformElements方法有大致印象即可， 需要结合下一阶段generate() 才好理解

  • compile-core/src/transforms/transformElements.ts
ts
import { createVNodeCall, NodeTypes } from '../ast'

export const transformElement = (node, context) => {
  return function postTransformElement() {
    node = context.currentNode
    if (node.type !== NodeTypes.ELEMENT) {
      return
    }
    const { tag } = node
    let vnodeTag = `"${tag}"`
    let vnodeProps = []
    let vnodeChildren = node.children
    node.codegenNode = createVNodeCall(
      context,
      vnodeTag,
      vnodeProps,
      vnodeChildren
    )
  }
}
  • compile-core/src/transforms/ast.ts 新增 createVNodeCall方法
ts
export function createVNodeCall(context, tag, props?, children?) {
  if (context) {
    // 往Map对象context.helper中函数标志，在generate阶段使用
    context.helper(CREATE_ELEMENT_VNODE)
  }
  return {
    type: NodeTypes.VNODE_CALL,
    tag,
    props,
    children
  }
}

剩下的都是一些工具方法

ts
/* packages/compile-core/src/hoistStatic.ts */
import { NodeTypes } from './ast'

export function isSingleElementRoot(root, child) {
  const { children } = root
  return children.length === 1 && child.type === NodeTypes.ELEMENT
}

/* packages/compile-core/src/runtimeHelpers.ts */
export const CREATE_ELEMENT_VNODE = Symbol('createElementVNode')
export const CREATE_VNODE = Symbol('createVNode')

export const helperNameMap = {
  [CREATE_ELEMENT_VNODE]: 'createElementVNode',
  [CREATE_VNODE]: 'createVNode'
}

/* packages/compile-core/src/utils.ts */
import { NodeTypes } from './ast'

export function isText(node) {
  return [NodeTypes.TEXT].includes(node.type)
}

如何验证JavaScript AST是否正确？
与模版AST验证的方法类似， console.log(JSON.stringify(ast)) cope代码到Vue源码(或者放在22.compile-generate这里)， 然后使用文本开头的测试用例看看是否正常渲染。

但是这里有个注意事项 Symbol序列化后的值变成了null 要修复symbol值

ts
-  helpers: [null],
+  helpers: [Symbol('createElementVNode')],

生成render函数

JavaScript AST是无法生成函数的，它生成后的是字符串，通过 new Function(code)()转换成函数。

对照JavaScript AST 和 生成后代码 image.png

generate方法写起来只剩下体力活

代码改动

  • packages/compile-core/src/compile.ts

  • packages/compile-core/src/codegen.ts

ts
import { NodeTypes } from './ast'
import {
  CREATE_ELEMENT_VNODE,
  CREATE_VNODE,
  helperNameMap
} from './runtimeHelpers'

/**
 * 先按照这个拼接
const _Vue = Vue
return function render(_ctx, _cache) {
  with (_ctx) {
    const { createElementVNode: _createElementVNode } = _Vue
    return _createElementVNode(
      "div",
      [],
      ["hello world"]
    )
  }
}
 */
const aliasHelper = (s: symbol) => `${helperNameMap[s]}: _${helperNameMap[s]}`
export function generate(ast) {
  const context = createCodegenContext(ast)
  const { push, newline, indent, deindent, runtimeGlobalName } = context
  genFunctionPreamble(context)
  push(`function render(_ctx, _cache){`)
  indent()

  push(`with(_ctx){`)
  indent()

  const hasHelpers = ast.helpers.length > 0
  if (hasHelpers) {
    const varStrs = ast.helpers.map(aliasHelper).join(',')
    push(`const { ${varStrs} } = _${runtimeGlobalName}`)
  }

  newline()
  push(`return `)
  // 还剩 _createElementVNode("div", [], ["hello world"])
  if (ast.codegenNode) {
    genNode(ast.codegenNode, context)
  } else {
    push('null')
  }

  deindent()
  push(`}`)

  deindent()
  push(`}`)

  console.log(context.code)
  return {
    ast,
    code: context.code
  }
}

function createCodegenContext(ast) {
  const context = {
    code: ``,
    runtimeGlobalName: 'Vue',
    source: ast.loc.source,
    indentLevel: 0, // 锁进级别
    helper(key) {
      return `_${helperNameMap[key]}`
    },
    push(code) {
      context.code += code
    },
    newline() {
      newline(context.indentLevel)
    },
    // 增加锁进+换行
    indent() {
      newline(++context.indentLevel)
    },
    // 减少锁进和换行
    deindent() {
      newline(--context.indentLevel)
    }
  }
  function newline(n: number) {
    context.code += `\n` + ` `.repeat(n)
  }
  return context
}

function genFunctionPreamble(context) {
  const { push, newline, runtimeGlobalName } = context
  push(`const _${runtimeGlobalName} = ${runtimeGlobalName}`)
  newline()
  push('return ')
}

function genNode(node, context) {
  switch (node.type) {
    case NodeTypes.VNODE_CALL: // 13
      genVNodeCall(node, context)
      break
    case NodeTypes.ELEMENT: // 1
      genNode(node.codegenNode, context)
      break
    case NodeTypes.TEXT: // 2
      genText(node, context)
  }
}

function genVNodeCall(node, context) {
  const { push, helper } = context
  const { tag, props, children, isComponent } = node
  const callHelper = isComponent ? CREATE_VNODE : CREATE_ELEMENT_VNODE
  push(`${helper(callHelper)}(`)
  const args = [tag, props, children].map(arg => arg || null)
  genNodeList(args, context)
  push(`)`)
}

function genText(node, context) {
  context.push(JSON.stringify(node.content))
}

function genNodeList(nodes, context) {
  const { push } = context
  for (let i = 0; i < nodes.length; i++) {
    const node = nodes[i]
    if (typeof node === 'string') {
      push(node)
    } else if (Array.isArray(node)) {
      context.push(`[`)
      genNodeList(node, context)
      context.push(`]`)
    } else {
      genNode(node, context)
    }
    if (i < nodes.length - 1) {
      push(', ')
    }
  }
}

运行本文开头的测试用例

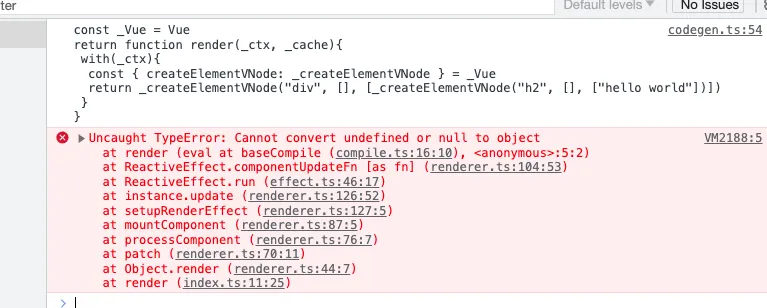

image.png 有个小问题，因为使用了with语句要避免with(undefind) ｜ with(null)报错, 如果你熟悉我的前一篇文章vue3运行时的话，很快就找到generate()生成的匿名函数是runtime-core/src/renderer.ts调用的

image.png 这避免这两处data 为 null 或undefined
instance.data 是在 createComponentInstance方法中初始化的
也就是runtime-core/src/component.ts有一处代码要调整


这里的render调用generate函数生成的匿名函数。

到这一步为止，才跑通本文开头的测试用例


支持数据响应式

通过源码分析数据结构改动

先来看一下测试用例

html
<body>
  <div id="app"></div>
  <script>
    const { compile, h, render } = Vue
    const component = {
      data() {
        return {
        msg: 'world'
      }
      },
      render: compile(`<div> hello {{ msg }} </div>`),
      created() {
        setTimeout(() => {
          this.msg = '世界'
        }, 2000)
      }
    }
    const vnode = h(component);
    render(vnode, document.getElementById('app'))
  </script>
</body>

通过对源码的调试，发现三个阶段 AST、JavaScriptAst、生成的代码都有改动。

AST改动

注：默认右边为改动后的数据


JavaScript AST改动


生成后的代码改动


根据上述数据结构变更我们看一下代码改动

代码实现

  1. parse改动
  • runtime-core/src/parse.ts image.png parseInterpolation()代码如下
ts
// 解析插值表达式 {{ xxx }}
function parseInterpolation(context: ParserContext) {
  const [open, close] = ['{{', '}}']

  advanceBy(context, open.length)

  const closeIndex = context.source.indexOf(close, open.length)
  const preTrimContent = parseTextData(context, closeIndex)
  const content = preTrimContent.trim()

  advanceBy(context, close.length)

  return {
    type: NodeTypes.INTERPOLATION,
    content: {
      type: NodeTypes.SIMPLE_EXPRESSION,
      isStatic: false,
      content
    }
  }
}

此外parseText()方法也要调整 image.png

  1. transform改动

  • runtime-core/src/compile.ts image.png

  • runtime-core/src/transforms/transformText.ts

ts
import { createCompoundExpression, NodeTypes } from '../ast'
import { isText } from '../utils'

/**
 * 将相邻的文本节点和表达式合并为一个表达式。
 *
 * 例如:
 * <div>hello {{ msg }}</div>
 * 上述模板包含两个节点：
 * 1. hello：TEXT 文本节点
 * 2. {{ msg }}：INTERPOLATION 表达式节点
 * 这两个节点在生成 render 函数时，需要被合并： 'hello' + _toDisplayString(_ctx.msg)
 * 那么在合并时就要多出来这个 + 加号。
 * 例如：
 * children:[
 * 	{ TEXT 文本节点 },
 *  " + ",
 *  { INTERPOLATION 表达式节点 }
 * ]
 */
export const transformText = (node, context) => {
  if (
    [
      NodeTypes.ROOT,
      NodeTypes.ELEMENT,
    ].includes(node.type)
  ) {
    return () => {
      const children = node.children
      let currentContainer
      for (let i = 0; i < children.length; i++) {
        const child = children[i]
        if (!isText(child)) {
          continue
        }
        for (let j = i + 1; j < children.length; j++) {
          let next = children[j]
          if (!isText(next)) {
            currentContainer = undefined
            break
          }
          if (!currentContainer) {
            currentContainer = children[i] = createCompoundExpression(
              [child],
              child.loc
            )
          }
          // 在 当前节点 child 和 下一个节点 next 中间，插入 "+" 号
          currentContainer.children.push(` + `, next)
          // 把下一个删除
          children.splice(j, 1)
          j--
        }
      }
    }
  }
}

  • runtime-core/src/transform.ts image.png image.png

  • 其他一些常量或工具方法改动



  1. generate()改动

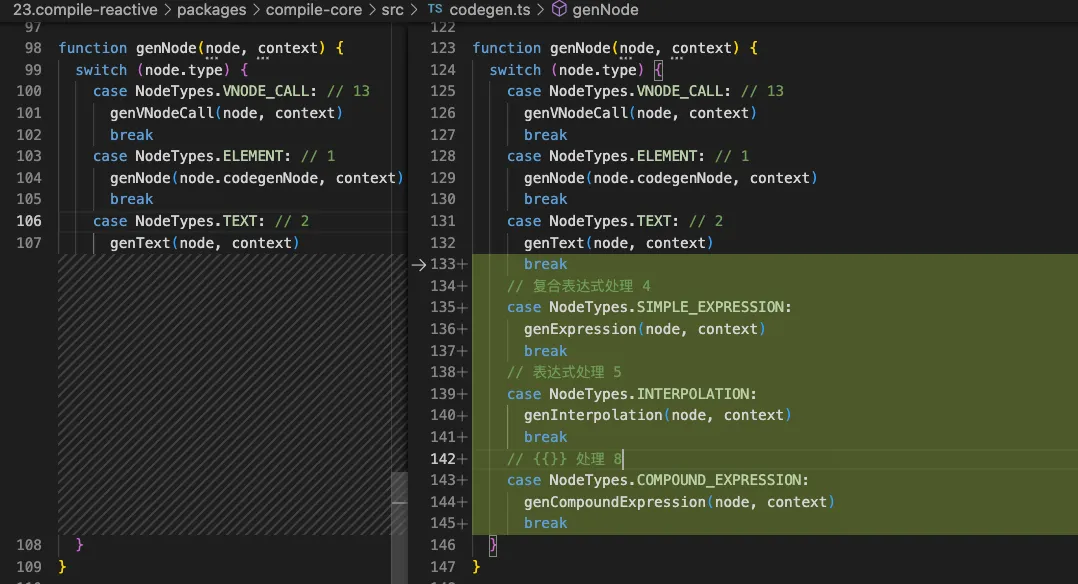

  • runtime-core/src/codegen.ts image.png 新增方法内容如下
ts
// 表达式处理  4
function genExpression(node, context) {
  const { content, isStatic } = node
  context.push(isStatic ? JSON.stringify(content) : content, node)
}
// {{}} 处理 5
function genInterpolation(node, context) {
  const { push, helper } = context
  push(`${helper(TO_DISPLAY_STRING)}(`)
  genNode(node.content, context)
  push(`)`)
}
// 复合表达式处理 8
function genCompoundExpression(node, context) {
  for (let i = 0; i < node.children!.length; i++) {
    const child = node.children![i]
    if (typeof child === 'string') {
      context.push(child)
    } else {
      genNode(child, context)
    }
  }
}

运行效果


createApp实现

先来看一下测试用例

html
<body>
  <div id="app"></div>
  <script>
    const { createApp, h, compile, reactive } = Vue

    createApp({
      template: '<div>{{obj.name}}<div>',
      setup() {
        const obj = reactive({
          name: '张三'
        })

        setTimeout(() => {
          obj.name = '李四'
        }, 2000);

        return {
          obj
        }
      }
    }).mount('#app')
  </script>
</body>

createApp(component).mount(el) 等价于 render(h(component), el)

总的来说createApp就是组装轮子，实现起来很简单，但是以前我们没有对template 和setup返回的对象类型进行处理，这次我们一块补上

代码实现

  • runtime-dom/src/index.ts image.png

  • runtime-core/src/renderer.ts image.png image.png

  • runtime-core/src/apiCreateApp.ts

ts
import { createVNode } from './vnode'

export function createAppAPI<HostElement>(render) {
  return function createApp(rootComponent, rootProps) {
    const app = {
      _component: rootComponent,
      _container: null,
      mount(rootContainer: HostElement) {
        const vnode = createVNode(rootComponent, rootProps)
        render(vnode, rootContainer)
      }
    }
    return app
  }
}
  • runtime-core/src/components.ts

image.png image.png image.png

运行结果


总结

  1. 本篇文章看起来不是特别多，但吃透却要花不少时间。写从学习到写作这篇文章花费了我大几十个小时，当然收获也满满的，不过我想说的是编译器还有很有很多内容，如指令、属性、插槽、模版引用等，本文也只是开了个头，实现了一个微型vue3编译器。
  2. 前两篇文章也一样只是实现了一个微型vue3响应式和运行时，还有很多api及边缘情况没有处理，不过面试能掌握到这种程度应该够了。

再次提醒： 本文所有案例 Vue3 study

本文作者:郭敬文

本文链接:

版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
