曾经用过AntV/g2开发过报表相关项目，当记了一点笔记（个人草稿，不推荐阅读）

吐槽一句， 之前用过Echart 配置项很繁琐，有些细节的配置要找半天，所以这次用了antV，官方声称所谓的渐进式语法、函数式编程、声明式API看起来很美好，但是要学习它的概念，最重要的还是绕不开繁琐的配置项，踩坑挺多的，毕竟图表太复杂了！

这里只是按照我的理解，记录我的理解、感受及遇到的问题， 推荐还是先认真过一遍 官方文档@antv/g2

# 学习笔记

1. 首先需要认真过一下官网， 这是最新版本的文档，重点是了解相关概念。
2. 接着再看一遍V4版本的文档， 貌似文档是不连续的，v5的文档是基于v4的，当时还v5貌似没放出来，所以用的时V4.2
3. 另外再补充一下 V2版本的官网，因为在查问题的时候，包括google搜索、问GPT4、github issues 等很多内容都是V2版本的，比较坑

# 核心概念

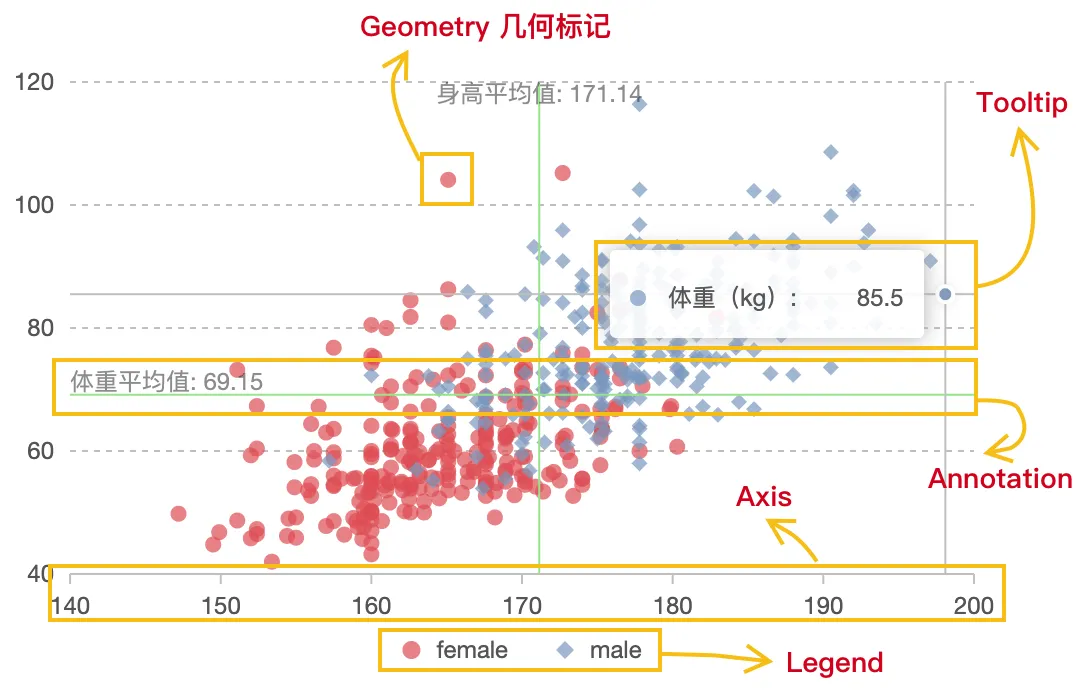

G2是一个简介的渐进式语法，主要用于制作基于网页的可视化。它提供一它函数风格式、声明形式的API和组件化的编程规范，希望能帮助用户能快速完成报表搭建的需求

• 滚动条 Scrollbar

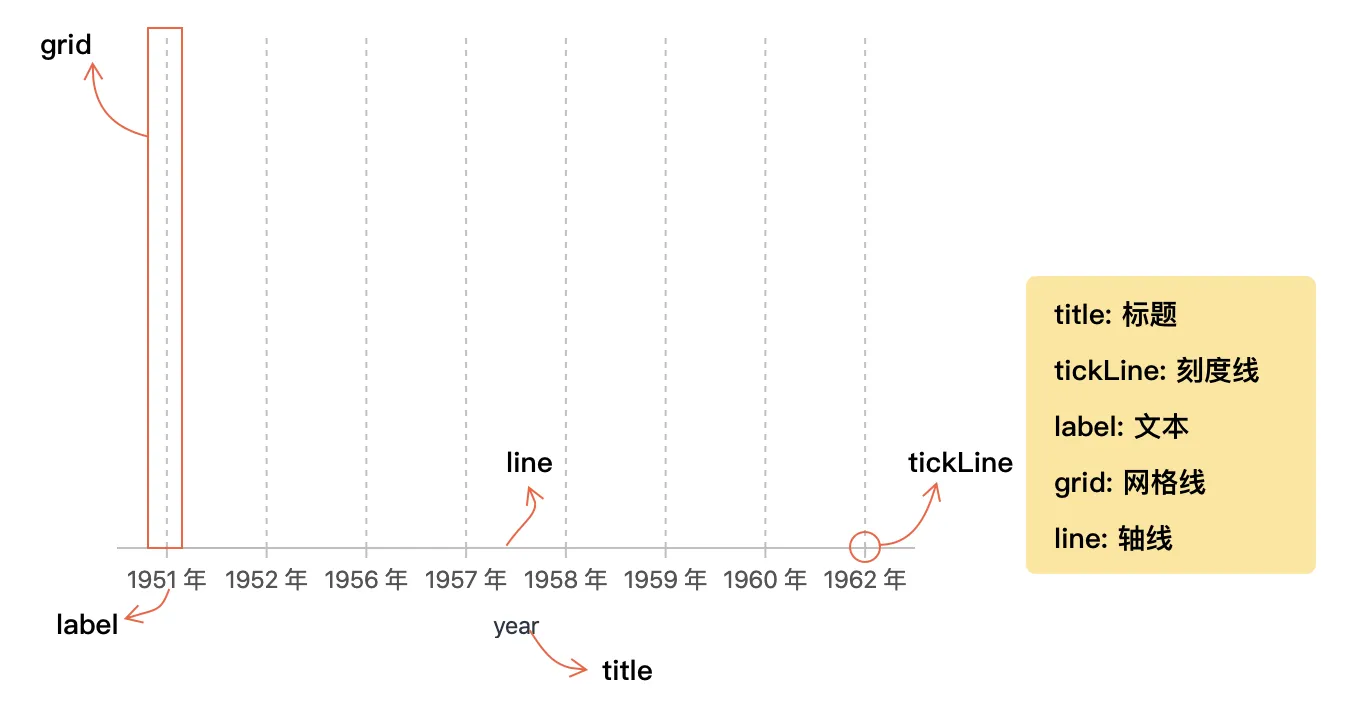

• 坐标轴 axis
  •
• 图例legend ： 图表的辅助元素，用于图表中数据的筛选。
  •
• 提示信息: Tooltip
  •
  • 相关事件tooltip:show、tooltip:change、tooltip:hide
• 图形标注 Annotation
  •
• 滑块 Slider
• 滚动条 Scrollbar

视图模型：视图区域 > 绘制区域 > 主区域 > 内容区域

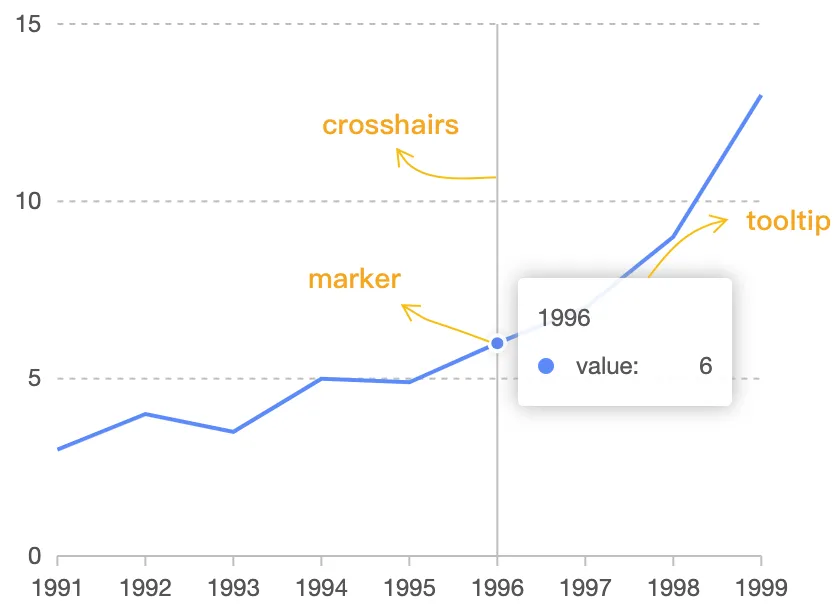

tooltip 官方文档

一个复杂案例

js
.tooltip({
  title: (d) => d[this.config.xKey], // 标题
  items: [(d, index, data, column) => {
    return {
      color: COLORS[dataIndexs.indexOf(d.name)],
      name: d.name,
      value: d.count,
    };
  }], // 数据项
})

还有更高级的自定义模版

js
.interaction('tooltip', {
  // render 回调方法返回一个innerHTML 或者 DOM
  render: (event, { title, items }) => `<div>
    <h4 style="padding:0 0 4px;margin:0;font-weight: normal;color: #999">${title}</h4>
    <ul style="list-style: none;padding: 0;margin:0">
      <li style="display:flex;align-items: center;">
        <span style="background-color: ${items[1].color};height:10px;width:10px;display:inline-block;border-radius:50%"></span>
        &nbsp;${this.config.y1Title}&emsp;&emsp;${items[1].value}
      </li>
      <li style="display:flex;align-items: center;">
        <span style="background-color: ${items[0].color};height:10px;width:10px;display:inline-block;border-radius:50%"></span>
        &nbsp;${this.config.y2Title}&emsp;&emsp;${items[0].value * 100}%
      </li>
    </ul>
  </div>`,
})

legend

当只有单一指标是不显示图例的，

当有多个指标（分组柱状图、分组折线图）会展示图例

图例的配置

js
.legend('size', {
  // ...
})

图例踩坑

1. 无法跟坐标轴右对齐

网上说 v3 v4版本可以设置offsetX解决，v5（我使用的版本）是 transfrom 原文 然后我试了并没有卵用，

我想到自己绘制图例，由于图例和图表有checkbox效果，这条路太费劲

我又想到自定义图例

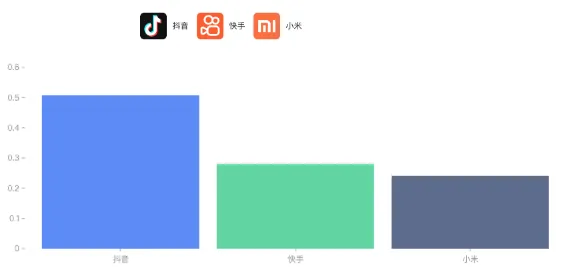

2. 自定义的图例文字与图标不能上下对齐

可参考这个案例

js
.legend({
 color: {
   transform: 'translate(100, 0)',
   itemMarker: (_, index) => () => {
     const { document } = chart.getContext().canvas;
     const image = document.createElement('image', {
       style: {
         width: 20,
         height: 20,
         anchor: '0.5 0.5',
         src: logo[index][1],
       },
     });
     return image;
   },
   itemMarkerSize: 40,
   itemLabelText: (_, index) => logo[index][0],
 },
})

官方将图例分成两块 图片+ 文字，itemMarker方法里只支持创建image，由于图片和文字无法上下对齐(左右可以调，我偷懒不做demo了)，那么图例就不能放在右上角了

我提了一种居中方案， UI 比较纠结， 还的折腾

js
.legend('color', {
  layout: { // 当该值为对象时，是flex布局
    justContent: 'center',
    flexDirection: 'column',
  },
})

最后将antV版本从5.1.15 升级到 5.1.19，在显示y轴文字的情况下勉强对齐了

3. 滚动条与图例的冲突

分组柱状图、分组折线图会展示图例，当X轴太长是须展示滚动条，当拖动滚动调试图例发生抖动（往上移动了）

解决方案 容器追加样式

js
new G2.Chart({
  paddingTop: 50,
  paddingBottom: 10,
  marginTop: 10,
})

其实还有个问题， X轴和滚动条之间间距太大， 实在没有办法了

# 踩坑

1. 网上很多v2版本的解决方案，与v4不兼容
2. 分组柱状图，柱子之间间距控制 无法控制， 通过设置滚动条解决
3. 滚动条不支持样式自定义，好在 默认效果，UI接受了
4. 没有分组（指标=坐标轴数量）时不显示图例，有分组才显示图例
5. 同时渲染多个相同的图表，滚动条可能无法滚动，解决方案串行渲染
   • 后来发现同时渲染不同的方法也会出问题，我写了一个队列异步渲染的方法

js
const queue = [];
let isFlushPending = false;
async function queueFlush() {
  if (!isFlushPending) {
    isFlushPending = true;
    await sleep(0);
    for (const it of queue) {
      it.cb();
      await sleep(it.ms);
    }
    queue.length = 0;
    isFlushPending = false;
  }
}
/**
 * 因 antV 同时渲染多张图表时 可能会存在问题
 * 因此每渲染一张图表要等待一定时间再渲染下一张图表
 */
export function queuePostFlushCb(cb, ms = 0) {
  queue.push({ cb, ms });
  queueFlush();
}


// 使用
queuePostFlushCb(() => {
  // todo  渲染图表
}, 100/*渲染时间间隔*/)

# 使用技巧

1. 注折混合图， 在同一个图层 多次渲染 得到 柱状图 + 折线图
2. 滚动轴，需要动态计算轴的占比

# 个人感受

1. ant的函数式编程语法写出的代码相对而言比Echart好一些
2. ant内部却是做了很多事情，比如图例的颜色、换行展示等，它的目标是让开发者更少的配置，但是带来的问题是如果UI有高度自定义的效果实现起来比较困难。
